RSL-X94M Mobile Mapping-
oder Scanner- und Drohnenmarke
|
RSL-X95M Mobile Mapping-
oder Scanner- und Drohnenmarke
|
| Kippachshöhe 45 mm |
Kippachshöhe 100 mm |
|
A) Bei Verwendung der dieser Marken mit Scanner oder Drohne werden diese von den Instrumenten aus weiterer Entfernung bzw. Höhe erkannt.
B) Es besteht zudem die Möglichkeit, die Referenzpunkte vorab mit Tachymeter bzw. Totalstation exakt einzumessen wodurch Genauigkeiten von ±1mm erzielt werden können. Siehe Referenzpunkt RSFP-X90
C) In Tunneln werden die Referenzpunkte RSFP-X90 bis RSFP-X99 zuerst mit dem Mini Prisma RSMP390M bzw. RSMP395M eingemessen und die Referenzpunkte anschließend mit der Marke RSL-X94M bzw. RSL-X95M bestückt. Somit sind diese Marken dann die perfekte und exakte Orientierung für Mobil Mapping.
D) Für noch präzisere Messungen mit Drohnen können die Marken auf einem Stativ direkt über dem Zentrum eines Prismas platziert werden.
|
 |
 |
RSL-X94M graue-weiße Seite oben,
Kippachshöhe 45 mm |

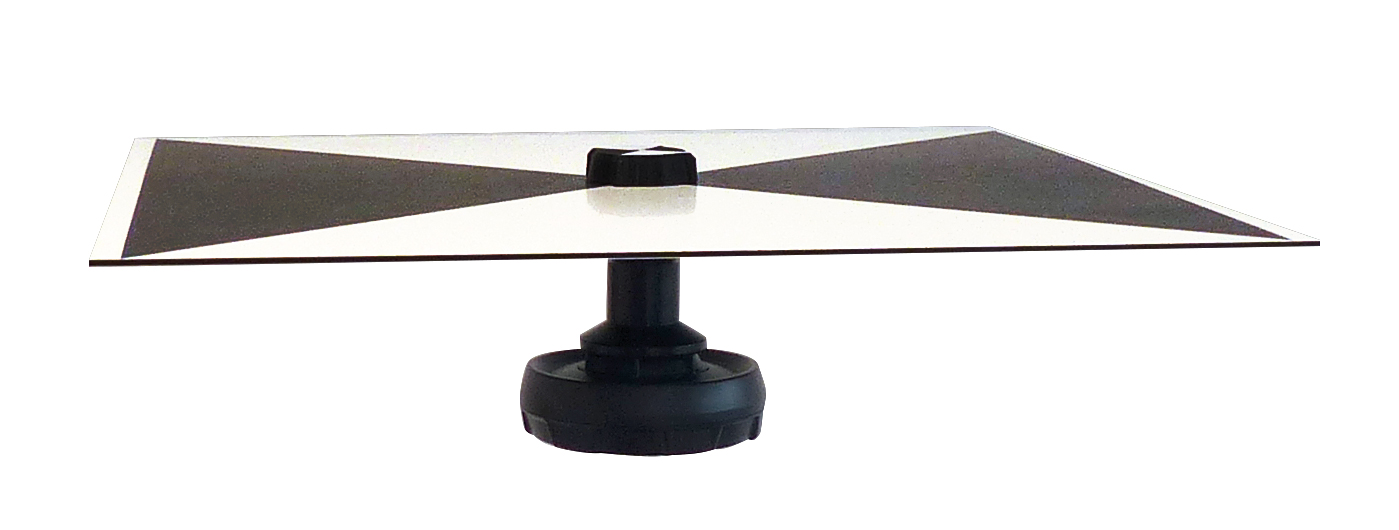

RSL-X95M graue-weiße Seite oben,
Kippachshöhe 100 mm |
 |
 |
| Anwendungsbeispiel: RSL-X94M auf Adapter RSA-H40 über Mini Prisma RSMP380. |
Anwendungsbeispiel: RSL-X95M im Tunnel auf RSFP-X99-11 |
Vermaßungsdatei RSL-X94M und RSL-X95M zum Download.
Hier finden Sie für jedes RS-Produkt eine Vermaßungsdatei.
