RS183
Kunststoff-Gehäuse
RS183 mit Reflexzielmarke 30 x 30 mm
um 180° drehbar und mit Weiteren kombinierbar!

RS182 und RS183 kann zur schnellen Montage sogar auf schwierigem Untergrund wie z.B. Glas- und Marmorfassaden, historischen Gebäuden, Stahlträgern, Schienen, Gas- und Ölpipelines usw. einfach aufgeklebt oder mit Dübeln und Schrauben fixiert werden.

Beim Einsatz von Tachymeter und Totalstation

  • kann die Reflexmarke immer genau auf das Messinstrument ausgerichtet werden
  • kann die Reflexmarke in einem Radius von 180º gedreht werden und ermöglicht dadurch die Nutzung des gleichen Vermessungspunktes aus unterschiedlichen Richtungen
  • können durch das integrierte Stecksystem mehrere Reflexzielmarken miteinander kombiniert werden und ermöglichen das Messen aus verschiedenen Richtungen ohne die Marken drehen zu müssen – siehe Beispiele

Reichweite ca. 80 Meter
Offset: 0
Kippachshöhe: 30 mm

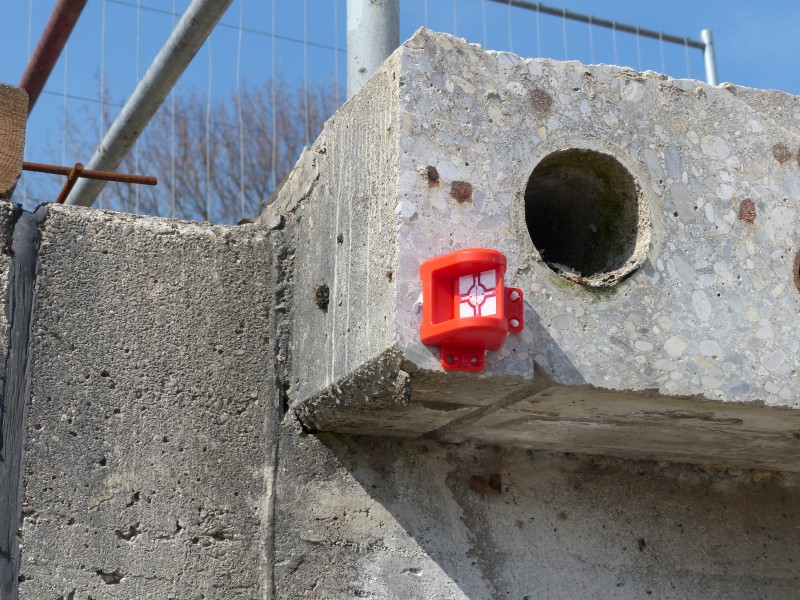

Beispiele RS183 in Kombination:

b_120_0_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_2.jpg b_120_0_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_3.jpg b_120_0_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_6.jpg b_120_0_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_8.jpg b_120_0_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_14.jpg  b_200_150_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_Fixpunkt_0001-800.jpg b_200_150_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_Fixpunkt_0002-800.jpgb_200_150_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_Fixpunkt_0003-800.jpg b_200_150_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_Fixpunkt_0004-800.jpg b_200_150_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_Fixpunkt_0005-800.jpg b_200_150_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_Fixpunkt_0006-800.jpg b_200_150_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_Fixpunkt_0007-800.jpg b_200_150_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_Fixpunkt_0008-800.jpg b_200_150_16777215_00_images_RS183_RS183_ANWENDUNGSVARIATIONEN_Fixpunkt_0009-800.jpg b_200_151_16777215_00_images_RS183_RS183r_Irland-800.jpg

WIEDERAUFNAHMEPUNKT RSFP-X80g


Aufnahmepunkt zum Ankleben auf fast jedem Untergrund.

Die Prismen RSMP180, RSMP280, RSMP380 und die Reflexmarken RS183 können nach den Messungen einfach mit einem Klick abgenommen und bei Bedarf später wieder aufgesetzt werden.

Beim Aufsetzen der Prismen bzw. Reflexzielmarken in verschiedenen Richtungen bleibt der Vermessungspunkt der Gleiche. Eine Verwendung aus fast allen Richtungen ist dadurch gewährleistet.

SCHUTZKAPPE RSPC10

RSPC10
Die Kunststoffabdeckung RSPC10 schützt Prisma/Reflex- zielmarke vor Verschmutzung.

Für schlecht erreichbare Punkte, beispielsweise an einer Tunneldecke, wird die magnetische Schutzkappe RSPC10M angeboten.

Mit dem Metallwürfel RSPC50 kann die Schutzkappe RSPC10M einfach vom Prisma abgezogen und wieder aufgesetzt werden.

METALLWÜRFEL RSPC50 mit 5/8‘-Gewinde

RSPC50_animation

Mit dem 5/8'-Gewinde wird der Metallwürfel RSPC50 auf einen Prismen-Stab aufgeschraubt. Die magnetischen Schutzkappen (RSPC10M) lassen sich so –auch aus schwierigen Positionen– leicht vom Kunststoffgehäuse abziehen und aufsetzen.
